液压站气动回路气源装置的组成

来源:2020-03-18 09:52:31   来源:www.jnjxyy.cn  作者:浩鑫

    液压站,关于液压站,我们已经很熟悉了,下面济南液压站厂家讲讲关于液压站气动回路气源装置的组成。

    一、空气过滤器

    1、组成

    由壳体和滤芯所组成

    2、滤芯材料

    分为纸质、织物(麻布、绒布、毛毡)、陶瓷、泡沫塑料和金属(金属网、金属屑)等。

    空气压缩机中普遍采用纸质过滤器和金属过滤器。这种过滤器通常又称为一次过滤器,其滤灰效率为50%一70%;在空气压缩机的输出端(即气源装置)使用的为二次过滤器(滤灰效率为70%一90%)和高效过滤器(滤灰效率大于99%)。

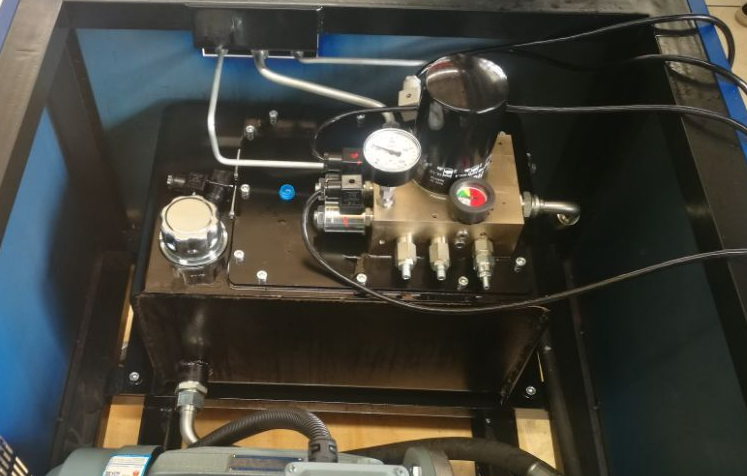

济南液压站

    二、后冷却器

    后冷却器用于将空气压缩机排出的气体冷却并除去水分。

    三、除油器

    除油器用于分离压缩空气中所含的油分和水分。其工作原理是:当压缩空气进入除油器后产生流向和速度的急剧变化,再依靠惯性作用,将密度比压缩空气大的油滴和水滴分离出来。

    四、储气罐

    储气罐的作用是消除压力波动,保证输出气流的连续性;储存一定数量的压缩空气,调节用气量或以备发生故障和临时需要应急使用,进一步分离压缩空气中的水分和油分。

    储气罐一般采用圆筒状焊接结构:有立式和卧式两种,一般以立式居多。立式储气罐的高度H为其直径D的2-3倍,同时应使进气管在下,出气管在上,并尽可能加大两管之间的距离,以利于进一步分离空气中的油水。

    五、空气干燥器

    空气干燥器是吸收和排除压缩空气中的水分和部分油分与杂质,使湿空气变成干空气的装置。从压缩机输出的压缩空气经过冷却器、除油器和储气罐的初步净化处理后已能满足一般气动系统的使用要求。但对一些精密机械、仪表等装置还不能满足要求。为此需要进一步净化处理,为防止初步净化后的气体中的含湿量对精密机械、仪表产生锈蚀,为此要+进行干燥和再精过滤。

    后冷却器、除油器、储器罐都属于压力容器,制造完毕后,应进行水压实验。
